Активные
Здесь отображены имена выбранных рабочих библиотек.
Совет
Для создания отдельного файла библиотечного элемента откройте стандартный библиотечный элемент и сохраните его копию под другим именем, используя команду Сохранить как...
Apple Macintosh/Power Macintosh
Процессор: Любой Apple Macintosh (680x0) с математическим сопроцессором; Power Macintosh — рекомендуется.
Оперативная память: минимально 16 MB; 32 MB и более — рекомендуется для 680x0 Macintosh; минимально 24 MB; 40 MB и более — рекомендуется для Power Macintosh.
Жесткий диск: минимально 40 MB свободного пространства перед установкой; 100 MB свободного пространства — рекомендуется.
Монитор: минимально 17-дюймовый монитор; 19-23-дюймовый монитор — рекомендуется.
Операционная система: Система 7.1 или выше.
ArchiCAD
Система ArchiCAD — великолепная CAD-система, т.е. специализированное средство для трехмерного строительного проектирования. В от-личие от других CAD-систем, написанных для инженеров, а позднее приспособленных для архитектуры, программа ArchiCAD изначально была разработана для решения исключительно архитектурных задач. В результате такой узкой специализации программы архитекторы-профессионалы получили возможность работать в интуитивной среде с очень простым для изучения интерфейсом и привычным для архитектора инструментарием.
Система ArchiCAD — первая из относительно недорогих архитектурных САПР, претендующая на комплексное решение архитектурных задач.
ArchiCAD позволяет в одном файле интегрировать данные, понятные как профессионалу-строителю, так и покупателю. Эта особенность позволяет архитектору — пользователю ArchiCAD сэкономить свое рабочее время и значительную часть средств своего клиента и поможет избежать возможных конфликтов еще до их возникновения.
Пользователь ArchiCAD обладает полной и разнообразной информацией о проекте на любом этапе его разработки:
при работе над эскизом доступна детальная строительная информация (данные о точных размерах, площадях и материалах);
трехмерная перспектива строится автоматически на основе данных проекта;
любые изменения в чертежах автоматически отображаются в конструкторской документации, которая пополняется по мере выполнения проекта.
ArchiCAD — единственная программа, в которой может меняться степень детализации чертежей в зависимости от выбранного масштаба. Например, исходя из масштаба, двери или окна на плане могут быть отображены схематически или со всеми деталями. Это избавляет архитектора от необходимости каждый раз вычерчивать дополнительные элементы или узлы на чертеже малого масштаба. Существует возможность даже скопировать детали со стандартного каталога производителя. .
Система представления информации на экране программы ArchiCAD проста и ограничена, в то же время ее пользователь имеет доступ к необходимым и самым специфичным данным. Даже новички в работе с компьютером очень быстро могут освоить эту программу.
Сделать программу ArchiCAD простой и доступной для пользователей было одной из основных задач ее разработчиков, и она решена превосходно.
Ассоциативные размеры
Размерные линии в ArchiCAD привязаны к специфическим точкам здания, что означает, что размеры пересчитываются при любых изменениях автоматически. Кроме значений, изменяется также и положение размерных линий, чтобы избежать их перекрытия и неряшливого вида чертежа. Локализованные версии (к ним относится и русская версия ArchiCAD) поддерживают местные стандарты приостановки размеров.
Автогруппировка
Выбранная команда Сервис > Автогруппировка позволяет переключиться в автоматический режим группировки элементов. Это означает, что объекты созданные в одно и то же время (прямоугольные стены, многоскатные крыши) будут объединены в группу.
Автометка
Открывает диалог для определения способа автоматического нанесения надписей.
Диалоговое окно содержит следующие управляющие элементы:
Группа маркеров для указания типов элементов, к которым следует проставлять надписи.
Две альтернативных кнопки для определения содержания , выносных надписей: либо обозначение (ID) конструктивного элемента, данное проектировщиком, либо его системное обозначение.
Группа альтернативных кнопок выбора ориентации надписей.
Автосохранение
Открывает диалог для указания необходимости автосохранения и выбора способа его использования.
Диалоговое окно содержит следующие управляющие элементы:
Две альтернативные кнопки включения/отключения автосохранения.
Две альтернативных кнопки выбора способа автосохранения: по истечению временного интервала (интервал в секундах задается в окошке редактирования) или после выполнения определенного числа чертежных операций (количество операций задается в окошке редактирования).
Важно
При сохранении создается резервный файл в каталоге archi-cad.d, с помощью которого можно восстановить работу, которая была бы безвозвратно потеряна при серьезных сбоях (обесточивание сети электропитания, системные ошибки и т.п.).
Совет
Для оперативного сохранения используйте команду Файл Ю Сохранить.
Биты
Установить информационные биты данных, используемые системой для выбранного порта. Стандартный набор символов компьютера состоит из 256 элементов (8 бит). Поэтому опция по умолчанию есть 8. Если ваш дигитайзер не поддерживает псевдографику (работает только со 128 символами), сообщите об этом системе выбранной опцией 7.
Биты данных
Установить информационные биты данных, используемые системой для выбранного порта. Стандартный набор символов компьютера состоит из 256 элементов (8 бит). Поэтому опция по умолчанию есть 8. Если ваш дигитайзер не поддерживает псевдографику (работает только со 128 символами), сообщите об этом системе выбранной опцией 7.
Бод
Скорость передачи информации, которую может использовать дигитайзер. Выберите наибольшую для данного дигитайзера скорость. Это определяет подключение компьютера к дигитайзеру, а не наибольшую скорость передачи от компьютера к дигитайзеру.
Бод
Скорость передачи информации, которую может использовать плоттер. Выберите наибольшую для данного дигитайзера скорость. Это определяет подключение компьютера к дигитайзеру, а не наибольшую скорость передачи от компьютера к дигитайзеру.
Более 600 трехмерных параметрических
Трехмерные объекты ArchiCAD поставляются в комплекте с библиотекой, включающей более 600 трехмерных параметрических элементов строительных конструкций, каждую из которых можно модифицировать по своему усмотрению, чтобы получить из нее еще десяток других.
Например, используя только два параметра — длину и высоту — ArchiCAD может сгенерировать лестничную клетку в соответствии с критериями вашего дизайна.
Бумага
Выбрать из списка тип бумаги для плоттера.
Целая группа
Это специфическая команда "TeamWork" позволяет сразу разблокировать все элементы проекта, которые были "обработаны" командой Сервис > Заблокировать основным пользователем ArchiCAD.
Четность
Установить режим контроля четности. Если ваш дигитайзер подключен к компьютеру посредством достаточно короткого кабеля, оставьте эти опции в покое.
Четность
Установить режим контроля четности. Если ваш дигитайзер под-ключен к компьютеру посредством достаточно короткого кабеля, оставьте эти опции в покое.
Что делать при аварийном завершении ArchiCAD
Выйдите из Windows.
Проведите проверку диска (CHKDSK) или сканирование диска (SCANDISK) В DOS.
Перезапустите Windows.
Удалите файл параметров ArchiCAD
A04_550.PRF.
Запустите ArchiCAD снова.
CONFIG SYS DEVICE=C \WINDOWS\HIMEM
C:\WINDOWS\SMARTDRV.EXE b- a-
REM Для Windows for Workgroups 3.1:
C:\WINDOWS\net start
PATH C:\WINDOWS;C:\DOS;
SET TEMP=C:\WINOOWS\TEMP
Цвет пера
Определить с помощью таблицы цвет перьевого слота.
Детальная и полная строительная документация
ArchiCAD представляет хорошо сбалансированную конструкцию из мощных инструментов САПР и практических функций, необходимых для выпуска полной, вплоть до последней детали, строительной документации.

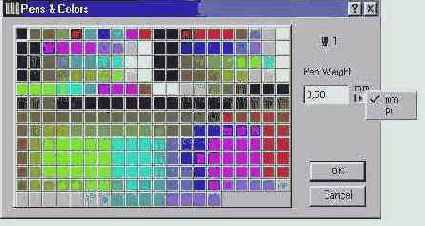

Диалоговое окно "Цвет пера"
Содержит следующие управляющие элементы:
Поле данных для определения веса пера.
Цветовая палитра для выбора номера пера — щелчок на соответствующей клетке палитры. Двойной щелчок на соответствующей клетке цветовой палитры вызывает диалог выбора цвета пера.
Номер выбранного пера показывается соответствующим индикатором.

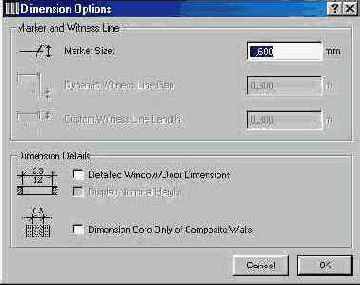

Диалоговое окно "Дополнительные
Содержит следующие управляющие элементы:
Окошко редактирования размера маркера.
Окошко редактирования величины просвета между концом выносной линии и соответствующей точкой привязки.
Маркер для дополнительного обозначения высоты проемов при задании их размеров.
Диалоговое окно "Города"
Позволяет установить географическое местоположение (широту, долготу) населенного пункта, для которого предназначен проект, или подобрать один из крупных городов, географически близкий к интересующей Вас местности.
Важно
Если вы выйдите из диалога определения параллельной или перспективной проекции по кнопке Отменить, то установки, произведенные в данном окне не будут восприняты.
Диалоговое окно содержит следующие управляющие элементы:
Окошко со списком городов. Город выбирается щелчком на его названии. При этом в соответствующих окошках редактирования появляются все его характеристики.
Окошки редактирования широты (северной или южной) выбранного города.
Важно
Широта измеряется в градусах и минутах относительно экватора.
Окошки редактирования долготы (восточной или западной) выбранного города.
Важно
Долгота измеряется в градусах и минутах относительно нулевого меридиана.
Кнопка
Новый для включения в список новой географической точки. Введите в соответствующие окошки редактирования ее наименование, географические координаты, часовой пояс и нажмите кнопку
Новый.
Кнопка
Удалить для удаления города. Выберите его в списке и нажмите кнопку.

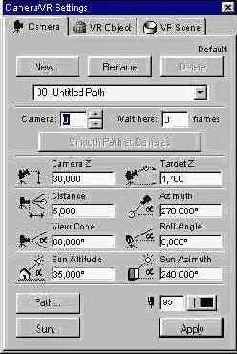

Диалоговое окно "Настройка камеры"
С его помощью вы можете управлять параметрами камер, размещенных на плане этажа.
Содержит следующие управляющие элементы:
Ссылочный номер и название текущей траектории съемки.
Окошко редактирования номера камеры на плане этажа, относительно которой производится установка параметров.
Окошко редактирования количества кадров," которое будет создаваться данной камерой. Используется для создания эффекта приостановки демонстрации "фильма" в какой-либо точке траектории съемки.
Окошко редактирования высоты подъема камеры относительно проектного нуля.
Окошко редактирования высоты подъема точки наведения камеры (цели) относительно проектногo нуля.
Окошко редактирования расстояния по горизонтали между камерой и целью.
Окошко редактирования азимута камеры, направленной на цель.
Окошко редактирования угла-конуса обзора камеры.
Совет
Увеличение угла, (более 60 градусов) приводит к охвату большего числа объектов, но может привести к искажению изображения.
Окошко редактирования угла наклона камеры.
Окошко редактирования высоты солнца. Используется при создании цветных изображений с тенями и реалистических фотоизображений.
Окошко редактирования азимута солнца. Используется при создании цветных изображенное тенями и реалистических фотоизображений.
Кнопка
Траектория... открывает диалог
Параметры траектории съемки команды
Траектории съемки/Параметры... меню
Визуализация.
Кнопка
Солнце... открывает диалоговое окно
Солнце...

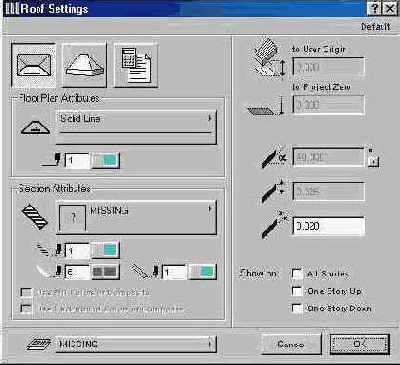

Диалоговое окно "Настройка крыши"
Содержит следующие управляющие элементы:
Окошко редактирования количества уровней крыши.
Окошки редактирования высоты каждого уровня.
Окошко редактирования высоты карниза.
Список слоев для указания, в котором из них будет размещаться крыша.
Окошко редактирования обозначения (ID) крыши, используемого в смете.
Всплывающие меню для выбора покрытий скатов и свеса крыши.
Окошко редактирования и всплывающая палитра выбора цвета/толщины пера, которым будут представляться крыши ни плане этажа.
Окошки редактирования уровня возвышения крыши относительно проектного нуля и этажа.
Группа маркеров под заголовком
Показ контуров крыш позволяет управлять отображением контуров крыш на других этажах проекта. Предоставляется возможность показывать контуры данной крыши только на текущем этаже (ни один из маркеров не отмечен), на всех этажах, этажом выше или ниже. Все видимые контуры крыш на других этажах могут редактироваться.
Совет: Показ контуров крыш может осуществляться линией специального типа, выбор которого производится с помощью диалогового окна команды
Рабочая среда/Контуры крыш и перекрытий меню
Параметры.

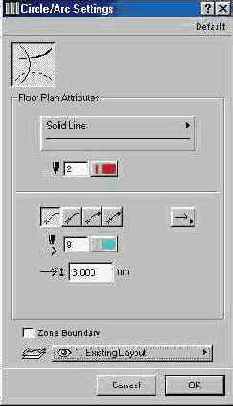

Диалоговое окно "Настройка окружностей/дуг"
Щелкните дважды на пиктограмме инструмента для открытия диалогового окна Параметры дуг и окружностей.
Содержит следующие управляющие элементы:
Список имеющихся типов линий для выбора одного из них.
Список слоев для указания, в котором из них будут размещаться дуги и окружности.
Четыре альтернативных пиктографических кнопки для указания способа построения оконечных маркеров:
без маркера.
маркер в начале
маркер в конце
маркер на обоих концах дуги/окружности
Окошко редактирования и всплывающая палитра для указания цвета пера дуги/окружности.
Окошко редактирования и всплывающая палитра для указания цвета пера оконечного маркера.
Окошко редактирования размера маркера.
Диалоговое окно "Настройка размерности уровня"
Содержит следующие управляющие элементы:
Группа пиктограмм для выбора формы маркера.
Две альтернативных кнопки для указания следует ли выводить число отметки уровня в рамке.
Всплывающее меню выбора шрифта отметки уровня.
Окошко редактирования размера шрифта.
Маркерная кнопка для указания представления текста/числа отметки уровня курсивом, если шрифт не плоттерный, или окошко редактирования угла наклона текстовых символов, если шрифт плоттерный.
Совет
Стандартный угол наклона курсива в шрифтах TrueType — 75 градусов.
Две альтернативных кнопки для указания следует ли выводить знак числа отметки уровня только в том случае, когда оно отрицательное, или в любом случае.
Список слоев для указания, в котором из них будут размещаться отметки уровня.
Окошко редактирования и всплывающая палитра для указания цвета пера текста/числа отметки уровня.
Важно
Номер пера не влияет на толщину текста/числа отметки уровня.
Окошко редактирования и всплывающая палитра для указания цвета/толщины пера маркера отметки уровня.
Окошко редактирования высоты маркера.
Окошко редактирования поворота маркера.

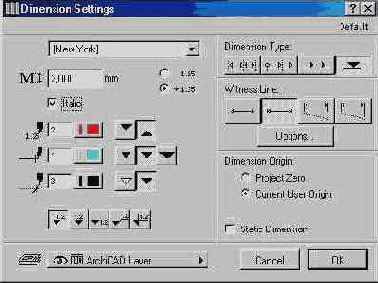

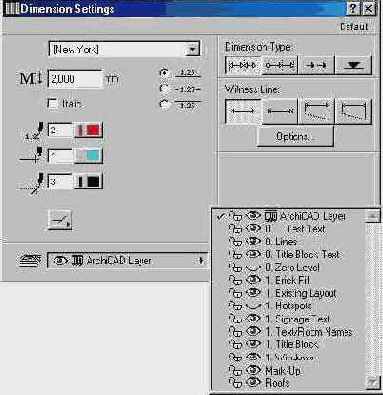

Диалоговое окно "Настройка размеров"
Содержит следующие управляющие элементы:
Группа пиктограмм для выбора формы размерного маркера.
Всплывающее меню выбора шрифта размерных чисел и надписей.
Окошко редактирования размера шрифта.
Важно
Допустимы дробные размеры, но они могут быть округлены.
Маркерная кнопка для указания представления текста курсивом, если шрифт не плоттерный, или окошко редактирования угла наклона текстовых символов, если шрифт плоттерный.
Совет
Стандартный угол наклона курсива в шрифтах ТruеТуре — 75 градусов.
Группа альтернативных кнопок для указания положения размещения размерных чисел по отношению к размерной линии: над, посередине, под линией.
Список слоев для указания, в котором из них будут размещаться размерные цепочки.
Группа альтернативных кнопок под общим названием
Выносные линии позволяет выбрать одну из возможных разновидностей выносных линий:
Без выносной линии.
Выносные линии совпадают по длине с шириной размерного маркера.
С устанавливаемой вручную длиной.
Совет
Длина устанавливается в диалоге Дополнительные параметры нанесения размеров, вызываемом по кнопке Дополнительные параметры.
С переменной длиной, но постоянным просветом между ними и точками привязки.
Совет
Величина просвета устанавливается в диалоге Параметры размеров, вызываемом через кнопку Дополнительные параметры.
Окошко редактирования и всплывающая палитра для указания цвета пера текстового блока размерных чисел.
Важно
Номер пера не влияет на толщину размерных чисел.
Окошко редактирования и всплывающая палитра для указания цвета/толщины пера размерных линий.
Окошко редактирования и всплывающая палитра для указания цвета/толщины пера размерных маркеров.
Важно
для придания утолщенной формы маркеру используйте более широкое перо (перья определяются в диалоге команды Параметры Ю Цвет пера...).
Маркерная кнопка
Статичные размеры. При ее отметке создаются размерные цепочки, которые не ассоциируются ни с какими элементами чертежа.
Кнопка
Дополнительные параметры, нажатие которой приводит к открытию диалога
Дополнительные параметры нанесения размеров.
Диалоговое окно "Настройки меток"
Позволяет определять ориентацию, внешний вид, и содержание выносных надписей.
Содержит следующие управляющие элементы:
Список слоев для указания, в котором из них будут размещаться выносные надписи.
Всплывающее меню выбора шрифта выносных надписей.
Окошко редактирования размера шрифта.
Важно
Допустимы дробные размеры, но они должны быть округлены.
Маркерная кнопка для указания представления текста курсивом, если шрифт не плоттерный, или окошко редактирования угла наклона текстовых символов, если шрифт плоттерный.
Совет
Стандартный угол наклона курсива в шрифтах TrueType — 75 градусов.
Две альтернативных кнопки для указания следует ли выводить выносную надпись в рамке.
Группа пиктограмм для выбора формы стрелки линии-выноски.
Окошко редактирования и всплывающая палитра для указания цвета пера текста выносной надписи.
Важно
номер пера не влияет на толщину текста выносной надписи.
Окошко редактирования и всплывающая палитра для указания цвета/толщины пера линии-выноски.
Окошко редактирования и всплывающая палитра для указания Цвета/толщины пера стрелки линии-выноски.
Окошко редактирования размера стрелки линии-выноски.
Окошко редактирования угла поворота текста выносной надписи.
Группа альтернативных кнопок ориентации автопроставляемых надписей:
параллельно ассоциируемому элементу
вертикально ассоциируемому элементу
горизонтально ассоциируемому элементу
под заданным углом к ассоциируемому элементу.
Важно
Эти кнопки доступны, если на плане этажа выбран хотя бы один из элементов с автоматически проставленной надписью или сама автопроставленная надпись.
Окошко редактирования текста надписи проектировщика.
Три альтернативных кнопки выбора типа автопроставляемых надписей:
надпись проектировщика (берется из окошка редактирования
обозначение (ID) отмеченных элементов
внутреннее обозначение отмеченных элементов.
Важно: Внутренние обозначения элементов присваиваются системой автоматически при их создании и сохраняются неизменными в течение всего времени существования проекта.
Заливка
Инструмент для заливки создает заштрихованные (возможно и без штриховки) области многоугольной формы. Он позволяет выделять на планах этажей и других 2D-изображениях различные поверхности, заливая их специально подобранными сочетаниями линий или покрывая заранее определенными узорами.
Кроме того, инструмент можно использовать для измерения и обозначения на планах этажей площади произвольных многоугольников. Создаваемый при этом текстовый элемент полностью ассоциирован с заштрихованным многоугольником и будет автоматически обновляться при любых изменениях последнего.
Заштрихованные области могут включаться в состав сметы вместе с описаниями свойств и компонент, указанных в специальных спецификациях соответствующих штриховок.
Геометрические варианты нанесения заливки:
Заливка многоугольника. Заключается в построении контуров многоугольной области щелчками мышки на ее вершинах.
Заливка прямоугольника. Строится прямоугольный контур указанием двух его диагонально противоположных вершин. Стороны прямоугольника будут параллельны линиям сетки.
Заливка повернутого многоугольника. Заключается в проведении вектора поворота с последующим указанием положения двух диагонально противоположных вершин многоугольника.
Щелкните дважды на пиктограмме инструмента для открытия диалогового окна Настройки заливки.

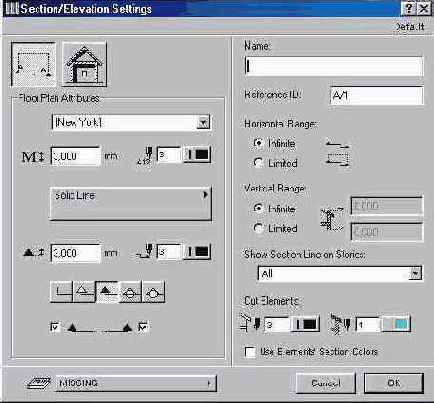

Диалоговое окно "Настройки разреза/поднятия"
С его помощью вы можете полностью управлять построением и внешним видом обозначений разрезов и фасадов на плане этажа.
Содержит следующие управляющие элементы:
Список имеющихся типов линий для выбора одного из них в качестве линии сечения.
Список слоев для указания, в котором из них будут размещаться изображения разрезов/фасадов на плане.
Окошко редактирования наименований разреза/фасада.
Окошко редактирования обозначения (ID) разреза/фасада на плане.
Совет
Если в этом есть необходимость, то укажите два обозначения, разделяя их символом "/", для верхнего и нижнего маркера.
Окошко редактирования и всплывающая палитра для указания цвета пера текста разреза/фасада на плане.
Важно
номер пера не влияет на толщину символов текста. -
Окошко редактирования и всплывающая палитра для указания цвета/толщины пера линии сечения.
Группа пиктограмм для выбора формы маркера направления взгляда.
Окошко редактирования размера маркера.
Две маркерных кнопки для указания должен ли маркер проставляться только на одном конце линии сечения, на обоих или не должен проставляться на чертеже совсем.
Всплывающее меню выбора шрифта для текста разреза.
Окошко редактирования размера шрифта.
Окошко редактирования и всплывающая палитра для указания цвета/толщины пера контуров элементов в плоскости сечения.
Окошко редактирования и всплывающая палитра для указания цвета/толщины пера штриховки элементов в плоскости сечения.
Две альтернативных кнопки для указания по всей ли высоте проводится разрез, и если нет, то в двух окошках редактирования указывается высота верхней и нижней части разреза.
Две альтернативных кнопки для указания будет ли ограниченной глубина разреза.
Важно
Если глубина разреза будет объявлена ограниченной, все элементы, оказавшиеся за указанной на чертеже границей, не будут показываться на изображении разреза.

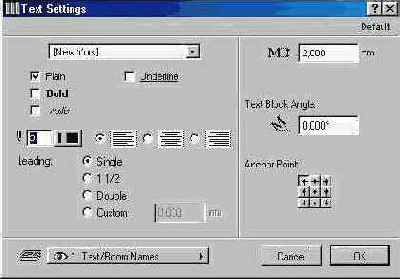

Диалоговое окно "Настройки текста"
Позволяет полностью управлять форматированием текста.
Содержит следующие управляющие элементы:
Всплывающее меню выбора шрифта текста.
Группа маркеров выбора стиля текста.
Группа альтернативных кнопок выбора способа выравнивания текста (влево, по центру, вправо).
Список слоев для указания, в котором из них будут размещаться текстовые блоки.
Группа альтернативных кнопок выбора межстрочного интервала.
Группа альтернативных кнопок под общим названием
Точка привязки для указания какая точка текстового блока должна оставаться неподвижной при изменении размеров текстового блока в связи с редактированием текста.
Окошко редактирования и всплывающая палитра для указания цвета пера текста.
Окошко редактирования размера текста.
Окошко редактирования угла наклона символов текста (только для плоттерных шрифтов).
Окошко редактирования угла поворота текстового блока.

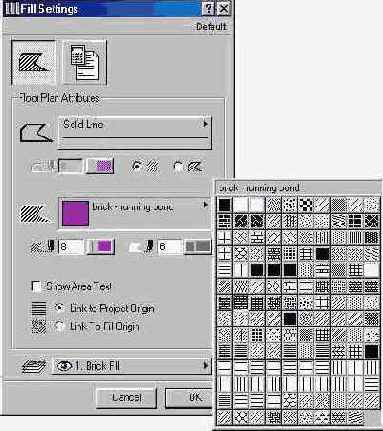

Диалоговое окно "Настройки заливки"
Содержит следующие управляющие элементы:
Две альтернативных кнопки выбора ориентации и привязки заливки: от начала проектных координат или по указанному вектору штриховки.
Список слоев для указания, в котором из них будет размещаться заливка.
Окошко редактирования обозначения (ID) заливки, используемого в смете.
Важно
Используйте данную возможность с пустой заливкой для подсчета площади полов проекта.
Всплывающая палитра выбора образца заливки.
Окошко редактирования и всплывающая палитра для указания цвета/толщины пера заливки.
Две альтернативных кнопки для указания, нужно или нет при нанесении заливки обозначать контурной линией границы заливочной области.
Маркер
Указывать площадь, при отметке которого после построения контуров заливочной области на экране будет появляться курсор-молоток, предлагая вам указать местоположение данных о площади.
Диалоговое окно "Обозначение размеров
В данном окне определяются параметры обозначения дверных и оконных проемов согласно принятым в Европе стандартам.
Окно содержит следующие управляющие элементы:
Окошко редактирования текста в кружке маркера.
Совет
подберите диаметр кружка маркера таким образом, чтобы в нем поместился текст.
Всплывающее меню выбора шрифта для размерных чисел и надписей.
Окошко редактирования размера шрифта.
Маркерная кнопка для указания представления текста курсивом, если шрифт не плоттерный, или окошко редактирования угла наклона текстовых символом, если шрифт плоттерный.
Совет
Стандартный угол наклона курсива в шрифтах TrueType — 75 градусов.
Окошко редактирования и всплывающая палитра для указания цвета пера текста и размерных чисел.
Окошко редактирования длины осевой линии обозначения проема от стены до кружка маркера.
Важно
Подберите эту величину таким образом, чтобы она была достаточной для размещения размерных чисел ширины и высоты проема.
Окошко редактирования расстояния от стены до правого края размерных чисел ширины и высоты проема.
Окошко редактирования расстояния от стены до нижней кромки размерного числа высоты порога/подоконника.
Окошко редактирования диаметра кружка маркера.
Две альтернативные кнопки указания стороны размещения маркерного кружка: со стороны открывания окна или нет.
Важно
сторона открывания окна — это та сторона, где вы щелкаете курсором-глазом при устройстве в стене окна/двери.
Маркерная кнопка
Маркер и окошко редактирования для указания следует ли в кружок маркера помещать текст и ввести сам текст.
Маркерная кнопка
Ширина/высота для указания следует ли включить в обозначение размеров ширину и высоту дверного/оконного проема.
Важно
Ширина располагается над осевой линией, а высота — под линией.
Маркерная кнопка
Высота подоконника для указания следует ли включить в обозначение размеров высоту порога двери или подоконника окна.
Окошко редактирования
Префикс для указания дополнительного текста к высоте подоконника окна или порога двери.
Диалоговое окно "Определение четверти"
В данном окне определяются размерные характеристики четвертей проема.
Окно содержит следующие управляющие элементы:
В разрезе: два окошка редактирования высоты верхней и нижней четвертей проема.
На плане: два окошка редактирования ширины и глубины четвертей проема.
Диалоговое окно "Параметры окна"
Служит для замены параметров уже существующих и выбранных окон или для определения значений, которые будут использоваться по умолчанию в последующих построениях.
Содержит следующие управляющие элементы:
Информация о толщине стены, в расчете на которую спроектировано окно.
Пара альтернативных кнопок для указания, следует ли представлять контур подоконника окна на плане этажа.
Всплывающие меню для выбора покрытия, используемого при создании фотоизображений.
Альтернативная кнопка для указания, что окно будет представляться на плане этажа с использованием перьев, которые были определены для 2D-символа при создании библиотечного элемента.
Альтернативная кнопка для указания, что окно будет представляться на плане этажа с использованием одного пера, цвет и толщина которого задается окошком редактирования или всплывающей палитрой.
Просмотровое окошко, в котором представляется 2D-символ текущего библиотечного элемента.
Важно
Если вы добавляете новый библиотечный элемент окна, то нажмите на одну из узловых точек, чтобы она стала точкой привязки.
Окошко редактирования ширины оконного проема.
Окошко редактирования высоты оконного проема.
Окошко редактирования высоты верхней части проема.
Окошко редактирования высоты подоконника.
Две альтернативные пиктограммы для указания следует ли проставлять размеры оконных проемов и кнопка
Определить для открытия диалога выбора варианта задания размеров.
Три пиктограммы для определения способов устройства проемов (с привязкой по грани стены, с привязкой по глубине стены, с четвертью) и кнопка
Определить для открытия диалога задания параметров четвертей.
Окошко редактирования глубины четверти.
Маркер
Зеркально используется, если нужно изменить направление открывания окна не изменяя положения коробки.
Окно
Дополнительные параметры со списком возможных параметров, определенных в GDL-скрипте библиотечного элемента. Значения параметров можно изменить.
Окошко редактирования обозначения (ID) окна, используемого в смете.
Кнопка
Найти для поиска файла необходимого библиотечного элемента, который может располагаться в другой библиотеке.
Кнопка, имеющая форму пустого прямоугольника, для выбора пустого оконного проема.
Кнопки " и " для последовательного просмотра элементов текущей библиотеки.

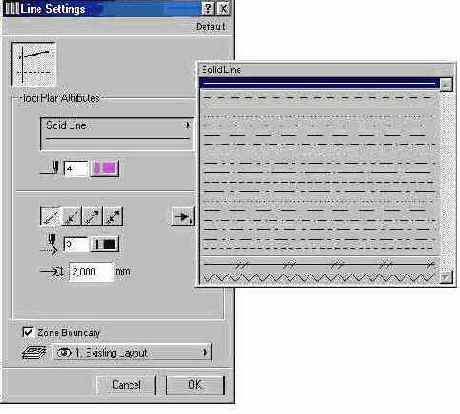

Диалоговое окно "Параметры прямых и ломаных"
Щелкните дважды на пиктограмме инструмента для открытия диалогового окна Параметры линии .
Это диалоговое окно содержит следующие управляющие элементы:
Список имеющихся типов линий для выбора одного из них.
Список слоев для указания, в котором из них будут размещаться прямые и ломаные.
Четыре альтернативных пиктографических кнопки для указания способа построения оконечных маркеров:
прямая без маркера
маркер в начале
маркер в конце
маркер на обоих концах прямой.
Окошко редактирования и всплывающая палитра для указания цвета пера линии.
Окошко редактирования и всплывающая палитра для указания цвета пера оконечного маркера.
Окошко редактирования размера маркера.
Группа пиктограмм для выбора формы маркера.

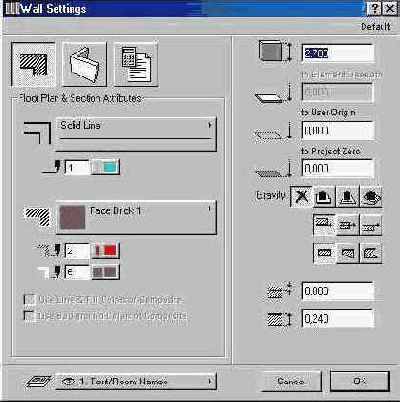

Диалоговое окно "Параметры стены"
Служит для замены параметров уже существующих и выбранных стен или для определения значений, которые будут использоваться по умолчанию в последующих построениях.
Содержит следующие управляющие элементы:
Всплывающие меню для выбора покрытий:
со стороны линии привязки.
со стороны, противоположной линий привязки.
боковых поверхностей стен.
Список слоев для указания, в котором из них будут размещаться стены.
Окошко редактирования обозначения (ID) стены, используемого в смете.
Окошки редактирования и всплывающие палитры выбора цвета/толщины пера штриховки и контурных линий стен.
Всплывающая палитра выбора образца штриховки стен (включая и образцы штриховок многослойных конструкций).
Важно
При каркасном методе визуализации используется только цвет пера.
Окошки редактирования высоты стены и уровня ее возвышения относительно проектного нуля и этажа.
Маркер
Привязать к текущему перекрытию. При его отметке с перемещением перекрытия будут перемещаться привязанные к нему стены.
Важно
Маркер отсутствует, если нет выбранных перекрытий.
Кнопка
Отменить подрезку. Если выбранная стена была подрезана под скатную крышу, появляется кнопка
Отменить подрезку, нажатие которой позволяет вернуть стене ее первоначальную высоту.
Окошко редактирования толщины стены (при выборе многослойной стены окошко недоступно).
Окошко редактирования величины смещения контура стены относительно линии привязки.
Важно
Окошко недоступно, при использовании осевого способа размещения стены относительно линии привязки.
Группа альтернативных пиктограмм ориентации стен относительно линии привязки (слева, по оси, справа).
Диалоговое окно "Параметры узловых точек"
Щелкните дважды на пиктограмме инструмента для открытия диалогового окна Параметры узловых точек.
Содержит следующие управляющие элементы:
Список слоев для указания, в котором из них будут размещаться узловые точки.
Окошко редактирования и всплывающая палитра для указания цвета пера узловых точек.
Диалоговое окно "Смещение по вертикали
Содержит следующие управляющие элементы:
Группа пиктограмм для выбора формы маркера.
Три альтернативных пиктограммы для указания пропорций сторон маркера.
Две альтернативные пиктограммы для указания направленности маркера.
Две альтернативные кнопки для выбора вида изображения маркера: сплошной треугольник или контурный.
Всплывающее меню выбора шрифта отметки высоты.
Окошко редактирования размера шрифта.
Важно
Допустимы дробные размеры, но они могут быть округлены.
Маркерная кнопка для указания представления текста/числа отметки высоты курсивом, если шрифт не плоттерный, или окошко редактирования угла наклона текстовых символов, если шрифт плоттерный.
Совет
Стандартный угол наклона курсива в шрифтах TrueType — 75 градусов.
Две альтернативные кнопки для указания следует ли выводить знак числа отметки высоты только в том случае, когда оно отрицательное, или в любом случае.
Список слоев для указания, в котором из них будут размещаться отметки высоты.
Окошко редактирования и всплывающая палитра для указания цвета пера текста/числа отметки высоты.
Важно
номер пера не влияет на толщину текста/числа отметки высоты.
Окошко редактирования и всплывающая палитра для указания цвета/толщины пера выносной линии отметки высоты.
Окошко редактирования и всплывающая палитра для указания цвета/толщины пера маркера отметки высоты.
Окошко редактирования высоты маркера.
Окошко редактирования длины выносной линии с левой стороны.
Окошко редактирования длины выносной линии с правой стороны.
Диалоговое окно "Солнце"
Позволяет более тщательно определить характеристики солнечного освещения, играющие роль, главным образом, для построения реалистических фотоизображений.
Если вы выйдите из диалога определения параллельной или перспективной проекции по кнопке Отменить, то установки, произведенные в данном окне, не будут восприняты.
Предоставляет следующие возможности:
Установить место съемки путем выбора города, где она производится (кнопка Город).
Указать месяц и время съемки с точностью до минуты.
Важно
Часы указываются в диапазоне 0—23, то есть 7 рm =19 часам.
Указать, что установлено летнее время (стрелка часов переведена на час вперед). В США летнее время устанавливается с 2-х часов ночи первого воскресенья апреля до 2-х часов ночи последнего воскресенья октября. В Европе — с последнего воскресенья марта до последнего воскресенья сентября.
Специальная пиктограмма показывает происходит ли съемка в ночное время (то есть солнце находится за горизонтом) или дневное. В ночное время можно получить абсолютно черное изображение.
Важно
Отрицательное значение высоты солнца свидетельствует, что оно находится за горизонтом.
С помощью компаса или прямым вводом значения в окошко редактирования над ним можно указать азимут проекта (угол между осью X проектных координат и направлением на север).
Важно
Этим самым определяется ориентация проекта относительно солнца.
Цветной прямоугольник под названием
Солнечное освещение показывает цвет солнечного света. Двойной щелчок на этом прямоугольнике открывает диалог изменения этого цвета.
Цветной прямоугольник под названием
Рассеянное освещение показывает цвет рассеянного освещения. Двойной щелчок на этом прямоугольнике открывает диалог изменения этого цвета.
Важно
Рассеянное освещение — это, в общем случае, ненаправленный свет и влияет на общую освещенность предметов.
Окошко для просмотра демонстрационного рисунка геометрических тел с учетом всех произведенных установок. Для получения изображения нажмите кнопку
Показать или дважды щелкните в окошке.
Окошко редактирования интенсивности солнечного света.
Окошко редактирования процента направленного света, преобразуемого в рассеянный свет.
Цветной прямоугольник под названием
Дымка показывает цвет дымки. Двойной щелчок на этом прямоугольнике открывает диалог изменения этого цвета. Расположенная ниже группа альтернативных кнопок позволяет указать в какой мере изменяется освещенность объектов, в связи с наличием дымки, при увеличении расстояния.
Важно
Для того, чтобы этот эффект нашел свое отражение в создаваемых фотоизображениях, необходимо в диалоговом окне команды Параметры фотоизображения Ю Спецэффекты отметить маркер Дымка.
Диалоговые окна инструментов
Изменены и диалоговые окна инструментов. Теперь в них можно раздельно настраивать разные группы атрибутов элементов, объединенных в три логические группы: 2D-параметры, 3D-параметры и параметры для сметы.
В числе других изменений интерфейса, следует упомянуть и появление специального окна для предварительного просмотра проекта, и новые дополнительные иконки на полосе прокрутки, облегчающие управление изображением.

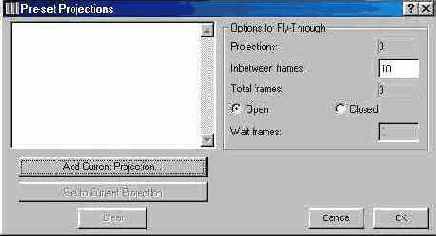

Диалоговые окна определения перспективной
Эти два окна позволяют переключаться из одного в другое. С их помощью задается одна из возможных проекций построения 3D-изображения.
Важно
Если в параметрах команды Рабочая среда > Построение 3D-изображения вы указали на автоматическое обновление 3D-окна и вывод его на передний план при изменении 3D-параметров, то эта процедура будет занимать относительно много времени.
минимально 80486 DX2; Intel Pentium
Процессор: минимально 80486 DX2; Intel Pentium — рекомендуется.
Оперативная память: минимально 16 MB; 32 MB и более — рекомендуется.
Жесткий диск: минимально 50 MB свободного дискового пространства перед установкой; 100 MB свободного пространства — рекомендуется.
Видеоадаптер: минимально 256 цветов; 24 bit True Color — рекомендуется.
Монитор: минимально 17-дюймовый монитор или более.
Операционная система: Windows 2000.
Для платформы Windows XP
Процессор: Intel Pentium — рекомендуется.
Оперативная память: минимально 32 MB; 48 и более MB — рекомендуется.
Жесткий диск: минимально 50 MB свободного дискового пространства перед установкой; 100 MB свободного дискового пространства — рекомендуется.
Видеокарта: минимально 256 colors, 24 bit True Color — рекомендуется.
Монитор: минимально 17-дюймовый монитор с высоким разрешением.
Операционная система: Windows NT 3.5 или более поздняя Версия.
Добавить
Добавить папку с активными библиотеками, выбранную в левом окошке.
Дополнительные средства улучшающие работу с GDL
Диалог
Перейти на строку.
Простая процедура превращения выделенных строк GDL-скрипта в комментарий и наоборот.
Возможность вывода локальной, глобальной и текущей системы координат в редакторе библиотеки.
DragandDrop
В дополнение к перечисленным новым методам проектирования, ArchiCAD 7.0 поддерживает технологию "drag-and-drop". Это позволяет обеспечить простой захват и перетаскивание мышкой в ArchiCAD объектов или текстов из других программ, поддерживающих ту же технологию.
Драйвер изготовителя планшета
Активизировать драйвер производителя данного дигитайзера.
Другие ...
Это специфическая команда "TeamWork" позволяет открыть диалоговое окно, с помощью которого можно разблокировать все элементы проекта, которые были "обработаны" командой Сервис > Заблокировать основным Пользователем ArchiCAD.
Дуга/окружность
Инструмент построения дуг и окружностей используется для размещения на плане этажа любых элементов, контуры которых имеют вид правильной дуги или окружности.
С его помощью особенно удобно создавать криволинейные стены, используя команду Трансформировать в стену меню Редактор.
Геометрические варианты построения дуг и окружностей:
Построение по центру и двум точкам на дуге/окружности.
Построение по трем точкам, лежащим на дуге/окружности.
Построение по точкам касания. Создаются только окружности. Для определения результирующей окружности вы должны определить от одной до трех касательных к ней:
одну касательную и две точки окружности
две касательные и одну точку окружности
три касательные.
Построение последовательным сопряжением дуг. Строится кривая, представляющая собой последовательность сопряженных дуг. Каждая очередная дуга строится по касательной и двум точкам.
Если вы используете пятую версию ArchiCAD, то описаны команды присутствующие в этой версии для Инструмента Дуга/Окружность:
